Описание и характеристики
Фильтр сетевой шестиместный 5 м Pilot S-max (ПВС 3 х 1,5 кв.мм), графит
Сетевой фильтр Pilot S-MAX - удлинитель с ограничителем импульсных помех.
Предназначен для защиты цепей питания бытовой и офисной техники от импульсных перенапряжений.
Корпус сетевого фильтра Pilot S-MAX имеет пять розеток с заземляющим контактом и одну розетку без заземляющего контакта для подключения приборов с вилкой старого образца.
Суммарная мощность подключаемой нагрузки соответствует максимально допустимой мощности для бытовой розетки 220 В~.
Сечение сетевого шнура соответствует ГОСТ IEC 60884-2-7-216.

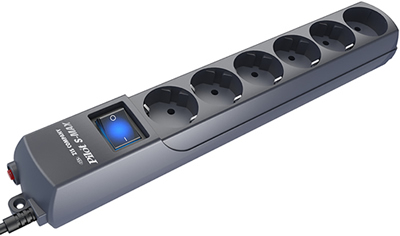

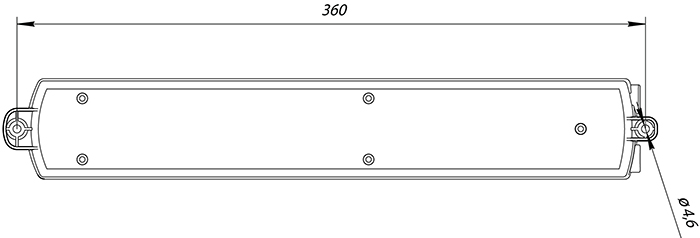

Размеры
- Габаритные размеры корпуса: 375 х 58 х 46 мм.
- Длина сетевого шнура: 5,0 м.
Материалы и цвета
| Цвет корпуса | Графит |
| Материал корпуса | ударопрочный трудногорючий пластик |
| Материал контактных шин | металл |

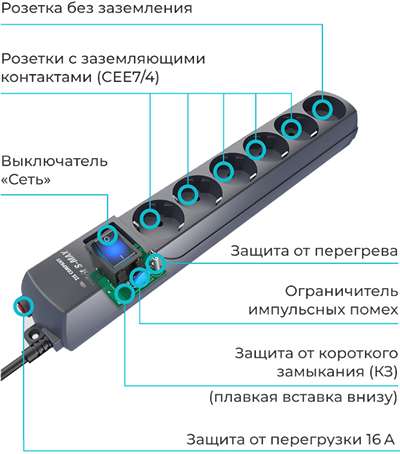

Особенности конструкции
- Сетевой фильтр содержит электронный блок защиты от перенапряжений, размещенный в пластиковом корпусе.
- На корпусе размещены 5 евророзеток с заземляющими контактами и одна бытовая розетка без заземления.
- На верхней панели корпуса расположен выключатель питания со световой индикацией включенного состояния.
Схема защиты сетевого фильтра Pilot S-max включает в себя:
- варисторный ограничитель для защиты от импульсных скачков напряжения и грозовых разрядов;
- термопредохранитель для защиты от перегрева внутри корпуса;
- плавкий предохранитель для защиты от короткого замыкания;
- автоматический термобиметаллический предохранитель для защиты от перегрузки.
Технические характеристики
| Тип изделия | фильтр сетевой |
| Номинальное напряжение, В | АС 220 - 230 |
| Частота тока, Гц | 50 / 60 |
| Количество гнезд с заземляющим контатом | 5 |
| Количество гнезд без заземляющего контакта | 1 |
| Ток нагрузки, А | 16 |
| Номинальная мощность подключаемой нагрузки, Вт | 3500 |
| Предельный импульсный ток, выдерживаемый ограничителем, А | 10000 |
| Максимальная рассеиваемая энергия, Дж | 150 |
| Тепловая защита (отключение при перегреве) | термопредохранитель |
| Защита при перегрузке | автоматический предохранитель |
| Защита от короткого замыкания | плавкий предохранитель |
| Расположение центральной вставки | под углом 45° |
| Температура эксплуатации, °C | +10... +45 |
| Относительная влажность воздуха при эксплуатации, % | до 85 |
| Степень защиты от пыли и влаги | IP20 |
| Тип и сечение сетевого шнура | ПВС 3 х 1,5 кв.мм |
| Наличие выключателя на корпусе | выключатель со световой индикацией |
| Срок службы изделия, лет | 5 |
Условия эксплуатации и требования безопасности
- Запрещается подключать к изделию электроприборы, мощность которых превышает номинальную суммарную мощность, указанную в паспорте изделия, а также нестандартные (самодельные) электроприборы и электроприборы, не предназначенные для подключения к бытовой электросети.
- При срабатывании термопрерывателя необходимо выключить сетевой фильтр, установить и устранить причину отключения, после этого утопить кнопку термопрерывателя на торце и включить сетевой фильтр.
- Не рекомендуется гирляндное подключение сетевых фильтров, когда один сетевой фильтр включается в выходную розетку другого.
- Не следует подключать сетевой фильтр к источникам несинусоидального напряжения, таким, как источники бесперебойного питания.
- При работе изделия сетевой шнур должен быть размотан.
