Описание и характеристики

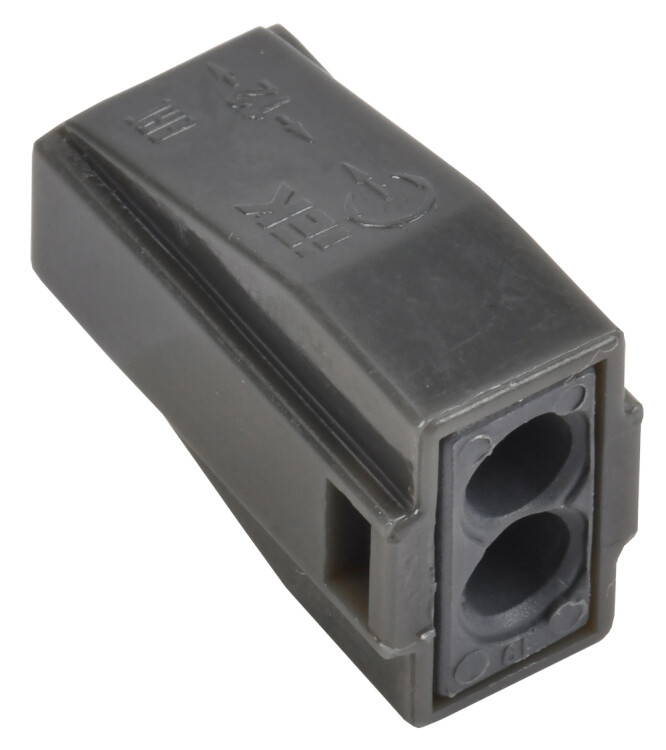

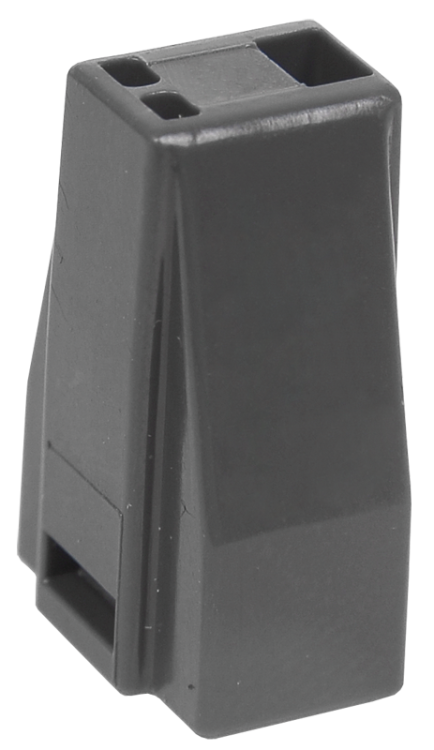

Клемма строительно-монтажная 2 х 2,5 кв.мм СМК 773-302 IEK с пастой, серый
Клеммы строительно-монтажные СМК 773 предназначены для соединения одножильных и многожильных медных жестких проводников без использования инструмента в электрических сетях переменного и постоянного тока.
Клеммы исполнения 773-302 заполнены контактной пастой, разрушающей окисную пленку на поверхности проводника и предохраняющей его от окисления.
Допускают однократное присоединение проводников.
Соответствуют требованиям ГОСТ Р 31602.1, ГОСТ Р 30011.7.1.
Преимущества
- Низкий перегрев при пропускании номинальных токов.
- Улучшенная токовая проводимость зажимов за счет увеличения объема используемого металла.
- Более компактный размер, в сравнении с обычными СМК.
Размеры
| Длина, мм | 9,2 |
| Ширина, мм | 13,6 |
| Высота, мм | 19,5 |
Материалы и цвета
| Цвет корпуса | Серый |
| Материал корпуса | самозатухающий пластик |
Технические характеристики
| Типоисполнение клеммы | СМК 773-302 |
| Количество подключаемых проводников | 2 |
| Наличие контактной пасты | есть |
| Номинальное напряжение переменного тока Ue, не более, В | 400 |
| Номинальное напряжение постоянного тока Ue, не более, В | 220 |
| Номинальное напряжение переменного тока по изоляции Ui, не более, В | 660 |
| Номинальный рабочий ток Ie, А | 24 |
| Тип электрического соединения | фиксатор / защелка |
| Место соединения | сбоку (поперечное) |
| Номинальная соединительная способность, кв.мм | 2,5 |
| Тип зажима по ГОСТ 31602.1 | г |
| Тип и сечение присоединяемых проводников, кв.мм | 0,75 - 2,5 (одножильный медный жесткий); 1,5 - 2,5 (многожильный медный жесткий) |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Температура окружающей среды, °C | -25... +60 |
| Относительная влажность воздуха, не более, % | 90 (при t +20 °C) |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Срок службы, лет | 10 |
Инструкция по применению
Монтаж соединения
- Концы проводников, подлежащие соединению с помощью клеммы, освободить от изоляции на длине 11 мм.
Длина съема изоляции соответствует длине выемки на крышке корпуса. - Ввести проводник со снятой изоляцией до упора в отверстие клеммы.
Демонтаж соединения
- Удерживая проводники и поворачивая клемму вправо-влево, снять ее с проводников.
Измерение напряжения на клемме
- Для измерения напряжения (потенциала), присутствующего на клемме, используется гнездо.
Внимание!
Клеммы предназначены для однократного монтажа.
Повторное использование клемм не гарантирует надежного соединения.
