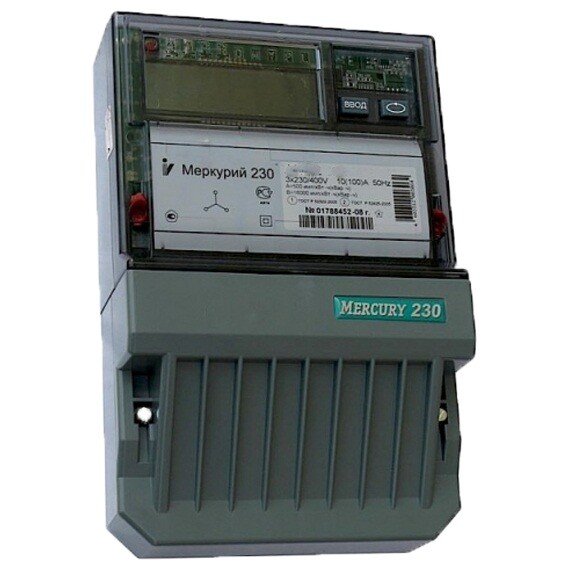

Счетчик 3ф 4т Меркурий 230ART-01 PQRSIN 5-60А 380В шкафной активная/реактивная

Счетчики электрической энергии трёхфазные, активно/реактивные, многофункциональные Меркурий 230 АRT

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Базовые функции (все модификации):

• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • всего от сброса показаний
  • за текущие сутки и на начало суток
  • за предыдущие сутки и на начало суток
  • за текущий месяц и на начало месяца
  • за каждый из 11 предыдущих месяцев и на начало месяцев
  • за текущий год и на начало года
  • за предыдущий год и на начало года.
• Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
• Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
  • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями
  • частоты сети
  • коэффициентов мощности по каждой фазе и по сумме фаз.
• Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.
• Наличие журналов в которых фиксируются:
  • время включения выключения счётчика
  • время пропадания / появления фаз 1,2,3
  • время вскрытия / закрытия прибора
  • время коррекции тарифного расписания
  • время превышения установленных лимитов энергии и мощности…
  • всего 22 различных события.

  Технические особенности

• класс точности 0.5S, 1.0
• интерфейсы: RS-485; CAN, GSM, IrDA, PLC-I;
• счетчик с GSM модулем включённый в цепь счетчиков объединённых CAN(RS485) интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM.
• Возможность подключения резервного питания Uрез = 5,5...9 В;
• 2 или 4 стандартных гальванически развязанных импульсных выхода;
• Однонаправленные cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей. Двунаправленные фиксируют энергию каждого направления;
• Автоматическая самодиагностика с индикацией ошибок;
• Электронная пломба на вскрытие передней панели.

Дополнительные функции (в зависимости от модификации):

• Учёт активной и реактивной энергии в двух направлениях (приём, отдача).
• Учёт активной энергии прямого направления отдельно в каждой фазе сети.
• Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
• Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:
  • время включения выключения счётчика
  • время пропадания / появления фаз 1,2,3
  • время вскрытия / закрытия прибора
  • время коррекции тарифного расписания
  • время превышения установленных лимитов энергии и мощности…
  всего 22 различных события
• Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выходавозврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
• Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания

Счётчики отображают на ЖК-индикаторе

• значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• фазное напряжение и ток в каждой фазе;
• измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• текущее время и дату;
• параметры модема силовой сети;
• пиктограмма уровня сигнала модема PLC;

Счетчики обеспечивают считывание внешним компьютером через интерфейс «CAN» (или  «RS-485» или «IrDA») следующих параметров и данных

Параметры	Про- грамми- рование	Считы-вание
• учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам; - всего от сброса показаний; - за текущие сутки; - на начало текущих суток; - за предыдущие сутки; - на начало предыдущих суток; - за текущий месяц; - на начало текущего месяца; - за каждый из предыдущих 11 месяцев; - на начало каждого из предыдущих 11 месяцев; - за текущий год; - на начало текущего года; - за предыдущий год; - на начало предыдущего года;		+
• параметров обмена по интерфейсам (запрещено для инфракрасного порта)
- скорости обмена;	+
- контроля чётности/нечётности;	+
- множителя длительности системного тайм-аута;	+
• смены паролей первого (потребителя) и второго (продавца) уровня доступа кданным	+
• параметров встроенных часов счётчика:
- текущих времени и даты;	+	+
- признака сезонного времени (зима/лето);	+	+
- разрешения/запрета автоматического перехода сезонного времени;	+	+
- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени;	+	+
• параметров тарификатора:
- режима тарификатора (однотарифный/многотарифный);	+	+
- номера текущего тарифа;		+
- тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.);	+	+
- календаря праздничных дней;	+	+
• параметров сохранения профиля мощностей:
- длительности периода интегрирования;	+	+
- параметров последней записи в памяти сохранения профиля мощностей;		+
- признака неполного среза (счётчик включался или выключался на периоде интегрирования);		+
- разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей;	+	+
- признака переполнения памяти массива средних мощностей;		+
- средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения;		+
• вспомогательных параметров:
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);		+
- действующих значений фазных напряжений и токов по каждой из фаз;		+
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);		+
- углов между фазными напряжениями;		+
- частоты сети;		+
• индивидуальных параметров счётчика:
- сетевого адреса;	+	+
- серийного номера;		+
- даты выпуска;		+
- местоположения счётчика;	+	+
- класса точности по активной энергии;		+
- класса точности по реактивной энергии;		+
- признака суммирования фаз (с учётом знака/по модулю);		+
- варианта исполнения счётчика (однонаправленный/перетоковый);		+
- номинального напряжения;		+
- номинального тока;		+
- коэффициента трансформации по напряжению;	+	+
- коэффициента трансформации по току;	+	+
- постоянной счётчика в основном режиме;		+
- температурного диапазона эксплуатации;		+
- режима импульсных выходов (основной/поверочный);	+	+
- версии ПО;		+
• режимов индикации:
- периода индикации (1..255 секунд);	+	+
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме;	+	+
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме;	+	+
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим;	+	+
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров,	+	+
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;	+	+
• параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления;	+	+
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления;	+	+
- значения установленного лимита мощности;	+	+
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;	+	+
- режима импульсного выхода (выводы 21, 26)   (телеметрия/режим управления блоком отключения нагрузки);	+	+
- режим управления блоком отключения нагрузки (нагрузка включена/выключена);	+	+
• журнала событий (кольцевого на 10 записей): - времени включения/выключения счётчика; - времени до/после коррекции текущего времени; - время включения/выключения фаз 1, 2, 3 - времени начала/окончания превышения лимита активной мощности   прямого направления (при разрешённом контроле); - времени коррекции тарифного расписания; - времени коррекции расписания праздничных дней; - времени сброса регистров накопленной энергии; - времени инициализации массива средних мощностей; - времени превышения лимита активной энергии прямого    направления по каждому из тарифов (при разрешённом контроле); - времени коррекции параметров контроля за превышением лимита мощности; - времени коррекции параметров контроля за превышением лимита энергии; - времени коррекции параметров учета технических потерь; - времени вскрытия/закрытия приборов;		+
• самодиагностика счётчика.		+

Интерфейс PLC-I обеспечивает :

• Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:

- младшие четыре разряда текущих показаний накопленной энергии в кВт*ч с точностью до 1 кВт*ч;

- общий итог по сумме тарифов зафиксированный счётчиками на момент прихода команды точного среза с точностью до 0.01 кВт*ч вне зависимости от того в одно- или многотарифном режиме работает счётчик.

• счётчик с литерой "М" оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных:

- показания учтённой энергии на начало суток в в том виде как они индицируются на ЖКИ счётчика (в виде XXXXXX,xx кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;

- серийный номер счётчика.

• Приём следующей информации:

- сетевой идентификатор встроенного модема;

- команду временного перехода в режим передачи дополнительной информации;

- текущее время и дата;

Основные технические характеристики

Наименование параметров	Величины
Класс точности при измерении   - активной энергии   - реактивной энергии	0,5S или 1,0 1,0 или 2,0
Номинальное напряжение, В	3*57,7/100 или 3*230/400
Номинальный(макс) ток, А	5(7,5); 5(60); 10(100)
Максимальный ток в течении 0.5 сек, А   - для IНОМ=5А   - для IНОМ=10А	150 200
Стартовый ток (чувствительность), А   - для IНОМ(МАКС)=5(7,5)А,    UНОМ=57,7 или 230В   - для IНОМ(МАКС)=5(60)А,     UНОМ=230B   - для IНОМ(МАКС)=10(100)А,  UНОМ=230B	0,005 0,020 0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более	0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А	0,1
Количество тарифов	4
Количество тарифных сезонов (месяцев)	12
Скорость обмена, бит/секунду: - по интерфейсу CAN и RS-485; - через инфракракрасный порт;	300, 600, 1200, 2400, 4800, 9600 9600
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: для ART-00 (UНОМ 57,7 В, I НОМ 5 A) для ART-01 (UНОМ 220 В, I НОМ 5 A) для ART-02 (UНОМ 220 В, I НОМ 10 A) для ART-03 (UНОМ 220 В, I НОМ 5 A)	5000/160000 1000/32000 500/16000 1000/160000
Сохранность данных при перерывах питания, лет    - постоянной информации    - оперативной информации	40 10
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С	от - 40 до +55
Межповерочный интервал,лет	10
Масса,кг	не более 1,5
Габариты (длина, ширина, высота), мм	258*170*74
Гарантия производителя, лет	3

Варианты исполнений

Условное обозначение счетчика	Номин. напряжение, В	Номин. ( макс.) ток, А	Класс точности при измерении активной/ реактивной энергии	интерфейс связи	профиль мощности профиль потерь,	журнал событий
На одно направление учёта
Меркурий 230 ART-00 С(R)N	3*57,7/100	5(7,5)	0,5S / 1,0	CAN или RS485	-	-
Меркурий 230 ART-01 С(R)N	3*230/400	5(60)	1,0 /2,0	CAN или RS485	-	-
Меркурий 230 ART-02 С(R)N	3*230/400	10(100)	1,0 / 2,0	CAN или RS485	-	-
Меркурий 230 ART-03 С(R)N	3*230/400	5(7,5)	0,5S / 1,0	CAN или RS485	-	-
Меркурий 230 ART-00 PQС(R)SIDN	3*57,7/100	5(7,5)	0,5S/1,0	CAN или RS485, IrDA	+	+
Меркурий 230 ART-01 PQС(R)SIN	3*230/400	5(60)	1,0/2,0	CAN или RS485, IrDA	+	+
Меркурий 230 ART-02 PQС(R)SIN	3*230/400	10(100)	1,0/2,0	CAN или RS485, IrDA	+	+
Меркурий 230 ART-03 PQС(R)SIDN	3*230/400	5(7,5)	0,5S/1,0	CAN или RS485, IrDA	+	+
АRТ-00 PQС(R)SIGDN	3*57,7/100	5(7,5)	0,5S / 1,0	CAN (RS485), GSM, IrDA	+	+
АRТ-01 PQС(R)SIGDN	3*230/400	5(60)	1,0 / 2,0	CAN (RS485), GSM, IrDA	+	+
АRТ-02 PQС(R)SIGDN	3*230/400	10(100)	1,0 / 2,0	CAN (RS485), GSM, IrDA	+	+
АRТ-03 PQС(R)SIGDN	3*230/400	5(7,5)	0,5S /1,0	CAN (RS485), GSM, IrDA	+	+
Меркурий 230 ART-01 (M)СLN	3*230/400	5(60)	1,0 /2,0	CAN, PLC-I	-	+
Меркурий 230 ART-02 (M)СLN	3*230/400	10(100)	1,0 /2,0	CAN, PLC-I	-	+
Меркурий 230 ART-03 (M)СLN	3*230/400	5(7,5)	0,5S /1,0	CAN, PLC-I	-	+
на два направления учёта
Меркурий 230АRТ2-00 PQС(R)SIDN	3*57,7/100	5(7,5)	0,5S / 1,0	CAN или RS485, IrDA	+	+
Меркурий 230АRТ2-03 PQС(R)SIDN	3*230/400	5(7,5)	0,5S / 1,0	CAN или RS485, IrDA	+	+
Меркурий 230АRТ2-00 PQСSIGDN	3*57,7/100	5(7,5)	0,5S / 1,0	GSM CAN IrDA	+	+
Меркурий 230АRТ2-03 PQСSIGDN	3*230/400	5(7,5)	0,5S / 1,0	GSM CAN IrDA	+	+

В обозначении счётчиков

МЕРКУРИЙ 230ART2-XX М PQCRILGSDN МЕРКУРИЙ – торговая марка счётчика 230 - серия счётчика A - измерение активной энергии R - измерение реактивной энергии T - наличие внутреннего тарификатора 2 - два направления учёта XX – модификации, подразделяемые по току, напряжению и классу точности. XX Номин. напряжение, В Номин(базовый) ток, А Максимальный ток, А Класс точности при измерении активной энергии реактивной энергии 00 3*57,7(100) 5 7,5 0,5S 1,0 01 3*230(400) 5 60 1,0 2,0 02 3*230(400) 10 100 1,0 2,0 03 3*230(400) 5 7,5 0,5S 1,0 M - модем PLC-I с расширенными функциями P - наличие профиля, журнала событий Q - наличие журнала показателей качества электроэнергии CRILG - интерфейсы, а именно: C - интерфейс CAN R - интерфейс RS485 I - Инфракрасный порт L - модем PLC G - модем GSM S - внутренне питание интерфейса и модема GSM D - возможность подключения внешнего резервного питания счётчика N - электронная пломба Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

Габаритный чертёж
