Описание и характеристики

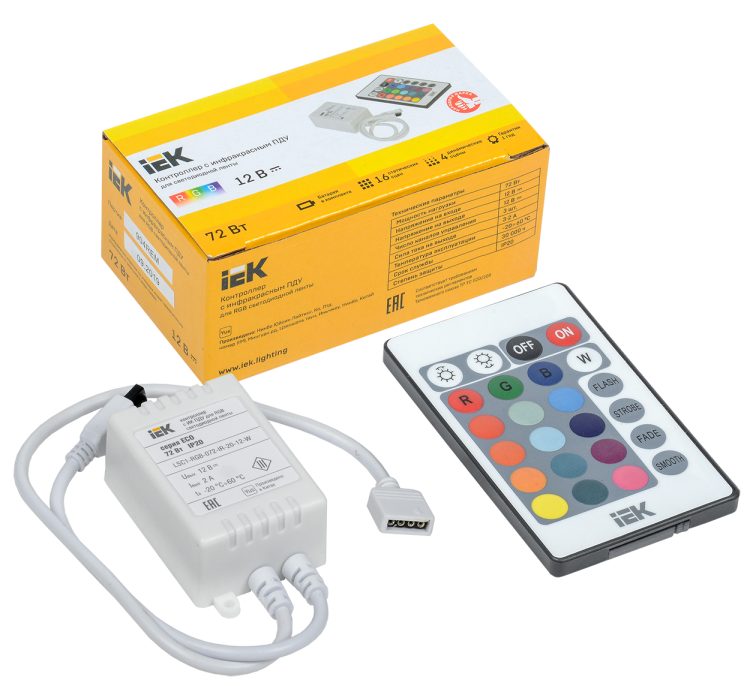

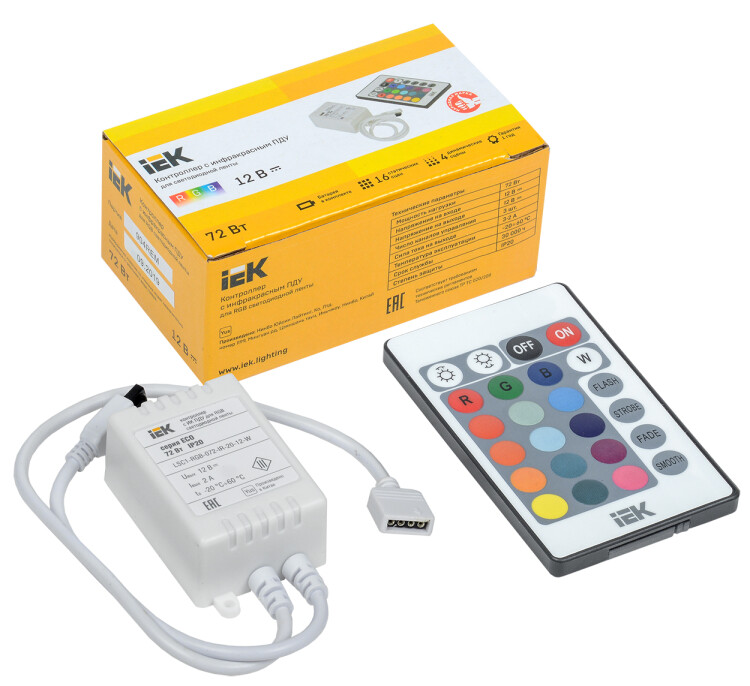

Контроллер IEK LSC1-RGB-072-IR-20-12-W (12 В, 72 Вт, IP20) для светодиодной ленты RGB, с пультом ДУ
Контроллер IEK LSC1-RGB-072-IR-20-12-W с пультом дистанционного управления предназначен для управления многоцветными светодиодными RGB лентами, рассчитанными для работы с источниками постоянного напряжения 12 В.
Контроллер RGB позволяет управлять цветом и яркостью свечения светодиодной RGB ленты, задавать скорость смены цветов и определенные цветовые сцены.
Размеры и вес
| Размеры корпуса контроллера, ДхШхВ, мм | 63 х 35 х 22 |
| Размеры пульта ДУ, ДхШхВ, мм | 85 х 52 х 7 |
| Вес изделия (с ПДУ), г | 0,076 |
Технические характеристики
| Параметры контроллера | |
|---|---|
| Напряжение на входе, В | DC 12 |
| Напряжение на выходе, В | DC 12 |
| Выходная мощность, не более, Вт | 72 |
| Число каналов управления, шт. | 3 |
| Максимальный выходной ток на канал, А | 2 |
| Режим подключения ленты | общий анод |
| Передача сигнала | пульт дистанционного управления |
| Количество сцен | 16 статических, 4 динамических |
| Температура эксплуатации, °C | -20... +60 |
| Относительная влажность воздуха, не более, % | 85 |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14253) |
| Цвет корпуса | Белый |
| Срок службы, часов | 30000 |
| Параметры пульта дистанционного управления | |
| Рабочее напряжение, В | DC 3 |
| Метод передачи сигнала | инфракрасный |
| Дальность действия пульта, м | 6 - 8 |
| Тип элементов питания | CR2025 |
| Количество элементов питания, шт. | 1 |
| Мощность в режиме ожидания, мВт | 0,08 |
| Потребляемая мощность, мВт | 15 |
| Цвет корпуса | Белый, Черный |
Монтаж и подключение
При монтаже расстояние между контроллером RGB и источником питания должно быть не менее 25 см.
Расстояние между двумя соседними контроллерами RGB должно быть не менее 25 см.
Расстояние между контроллером RGB и нагрузкой должно быть не менее 20 см.
Не рекомендуется устанавливать контроллер RGB на расстоянии более 7 метров от нагрузки.
Используемые источники постоянного напряжения (драйверы LED) должны иметь запас по мощности не менее 20 %.
- Смонтируйте контроллер на монтажной поверхности.

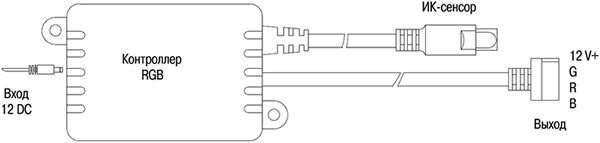

- При монтаже приемный ИК сенсор должен находиться в пределах прямой видимости с предполагаемых мест управления.
- Подключите ленту RGB к контроллеру RGB, открыв коннектор и вставив в него ленту RGB.
При подключении необходимо соблюдать полярность.
При подключении влагозащищенной ленты необходимо предварительно зачистить контактную часть ленты от защитного верхнего слоя.
Контакты коннектора должны войти по центру соответствующих дорожек, после чего закройте коннектор.

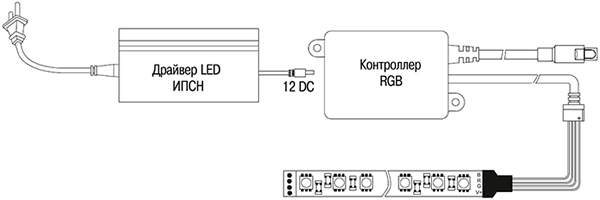

- Подключите блок питания (драйвер LED) к разъему вход 12 DC Jack сетевого адаптера.
- Настройте необходимый режим работы многоцветной ленты с помощью пульта управления.
Управление

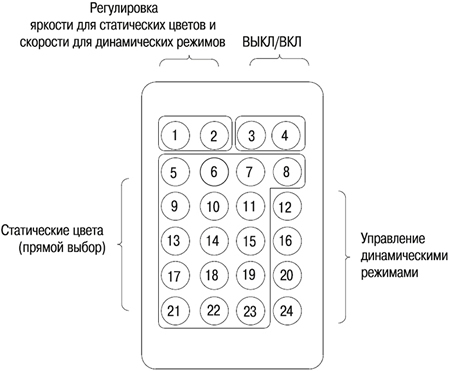

Управление контроллером RGB осуществляется через инфракрасный приемник с помощью пульта дистанционного управления.
| 1 - яркость / скорость повышение (16 режимов) | 2 - яркость / скорость понижение (16 режимов) | 3 - выключение | 4 - включение |
| 5 - статический красный | 6 - статический зеленый | 7 - статический синий | 8 - статический белый |
| 9 - статический оранжевый | 10 - статический салатовый | 11 - статический темно-синий | 12 - режим мигания семи цветов |
| 13 - статический темно-желтый | 14 - статический голубой | 15 - статический коричневый | 16 - режим смены яркости белого цвета |
| 17 - статический желтый | 18 - статический светло-голубой | 19 - статический розовый | 20 - режим медленного перехода с цвета на цвет, без мигания (7 цветов) |
| 21 - статический ярко-желтый | 22 - статический цвет неба. | 23 - статический фиолетовый | 24 - режим мигания трех цветов |
Меры безопасности
- Установку контроллера RGB производите в местах с хорошей вентиляцией, а также вдали от источников тепла.
- Не используйте контроллер RGB в помещениях с повышенной влажностью, а также с повышенным содержанием химически активных веществ.
- Если в течение длительного времени вы не собираетесь использовать пульт ДУ, выньте батарею питания, иначе она может разгерметизироваться и потечь, тем самым вывести пульт из строя.
