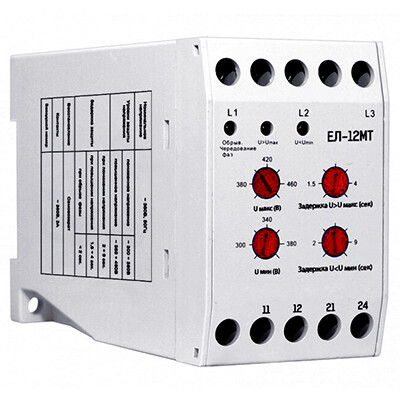

Реле контроля фаз ЕЛ-12 МТ 400В "Техэнерго" PR12Q
Реле ЕЛ-12МТ предназначено для защиты электрооборудования, включая трехфазные асинхронные электродвигатели, от снижения и повышения напряжения на любой из трех фаз, "перекоса" фаз (напряжения на фазах (двух, всех) имеют разную величину), обрыва фаз.
Некачественное напряжение приводит к перегреву и выходу их из строя трансформаторов, обмоток двигателей и другого оборудования, что влечет за собой экономические потери.
Например, если в результате аварии в цепи питания три фазы имеют напряжение 220 В относительно земли, и две из них слиплись (замкнуты между собой), эксплуатация оборудования в этом случае приведет к выходу его из строя.
При проблемах в питающей сети реле контроля фаз переключит здание, например, больницу, на резервный источник питания.
Реле контроля фаз отключит электродвигатель, если будут проблемы с напряжением или в фазах.
Реле соответствует ГОСТ Р 50030.5.1 -2005 (МЭК 60947-5-1:2003).
Материалы
- Материал корпуса: негорючий самозатухающий пластик.
Функциональные возможности
- Реле обеспечивает контроль повышения (понижения) напряжения, обрыва фазы, порядка чередования фаз, асимметрии напряжений трехфазной сети.
- Имеется световая сигнализация срабатывания реле при обрыве фазы, при изменении порядка чередования фаз, повышении и понижении напряжения относительно заданных значений.
- В случае обрыва фазы или ошибки чередования фаз реле срабатывает моментально (<0,2 сек.).
- В случае снижения напряжения или перенапряжения срабатывание происходит с установленной задержкой 0,5 - 10 секунд (во избежание отключения двигателя при кратковременных скачках напряжения).
Особенности конструкции
 |
 |
 |
 |
Реле имеет на лицевой панели 4 регулятора:
- регуляторы установки верхнего и нижнего значений напряжения;
- регуляторы установки времени отключения реле при повышении и понижении напряжения сети.
Реле имеет на лицевой панели 3 индикатора:
- обрыв чередования фаз;
- U >Uмакс.;
- U <Uмакс.
Реле устанавливается на DIN-рейку шириной 35 мм или на монтажную плоскость.
Технические характеристики
| Тип изделия | реле контроля фаз |
| Напряжение питания, В | 3 х 380 АС |
| Номинальная частота, Гц | 50 |
| Потребляемая мощность, не более, Вт | 2 |
| Тип контакта | 1 переключающий 1 нормально разомокнутый + 1 нормально замкнутый |
| Номинальная коммутирующая способность контактов, А | 3 |
| Верхний порог напряжения, В | 380 - 460 (регулируется) |
| Нижний порог напряжения, В | 300 - 380 (регулируется) |
| Время срабатывания при повышении напряжения, сек. | 1,5 - 4 (регулируется) |
| Время срабатывания при понижении напряжения, сек. | 2 - 9 (регулируется) |
| Время срабатывания при пропадании одной и более фаз, сек | <0,2 |
| Время срабатывания при нарушении чередования фаз, сек. | <0,2 |
| Диапазон рабочих температур, °C | -5... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Механическая износостойкость, циклов | 1000000 |
| Электрическая износостойкость, циклов | 100000 |
| Способ монтажа | на DIN-рейку или винтами монтажную плоскость |

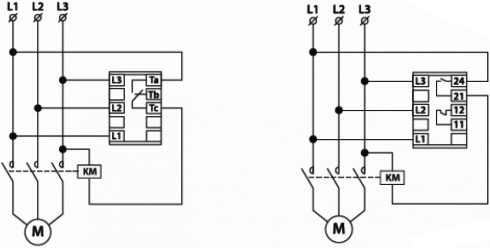

Схемы подключения к сети
Диаграммы

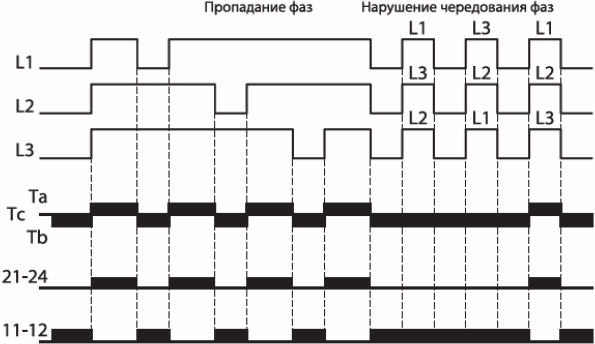

Диаграмма работы реле при пропадании и нарушении чередования фаз:
Диаграмма работы реле при повышении / падении межфазного напряжения:
