Инструмент для натяжения и резки ленты ИН-20

Инструмент ИН-20 КВТ 63026 для натяжения и резки стальной ленты на опорах

Инструмент ИН-20 предназначен для натяжения и резки стальной ленты при монтаже несущей арматуры на опорах ВЛИ, для натяжения ленты на деревянной таре, а также для других нужд.

Максимальная ширина ленты: 20 мм.
Максимальная толщина ленты: 1 мм.

Размеры и вес

Длина инструмента, мм	290 / 330
Вес изделия, кг	1,7

Материалы

Материал	сталь
Твердость отрезного ножа	HRC 56 - 58

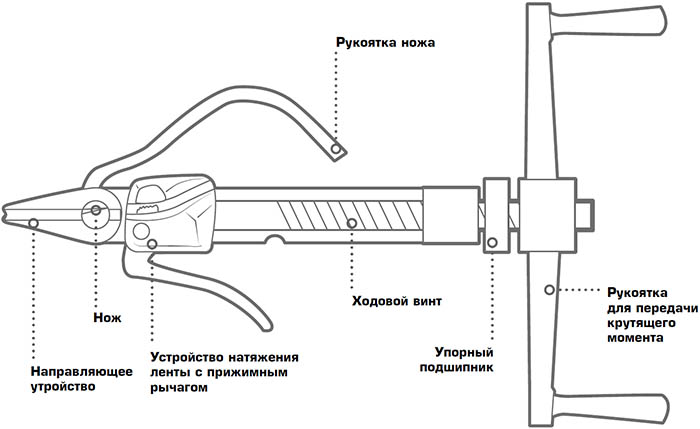

Устройство и принцип работы

• Инструмент ИН-20 состоит из направляющего устройства, устройства для натяжения, рукоятки для передачи крутящего момента и ходового винта.

• Направляющее устройство имеет в своей конструкции направляющий паз и встроенный нож для резки натянутой ленты.

• Устройство натяжения имеет паз для ввода ленты, зубчатый рычаг, прижимающий ленту, и ходовой винт с усиленной резьбой для передачи движения устройству при вращении рукоятки для передачи крутящего момента.

Порядок работы

	Оберните ленту вокруг опоры. Установите закрепляемую арматуру. Проденьте ленту в бугель. Загните внутренний конец и подтяните ленту, насколько возможно.		Отведите прижимной рычаг и установите инструмент до упора в бугель так, чтобы лента прошла через направляющие пазы. Затем отпустите прижимной нож для фиксации ленты в инструменте.
	Вращая рукоятку, натяните ленту.		Поверните инструмент, как показано на рисунке, для того чтобы загнуть конец ленты.
	Потяните ручку отрезного ножа, чтобы разрезать ленту.		Загните конец ленты между ушами бугеля.
	Молотком загните уши бугеля для надежной фиксации ленты.

Возможные неисправности и способы их устранения

Неисправность	Причина	Решение
Лента во время натяжения возвращается в прежнее положение.	Прижимной рычаг плохо прижимает ленту при натяжении.	Замена пружины рычага.
Нож не режет ленту после натяжения.	Притупление ножа.	Замена ножа.
	Люфт ножа.	Подтянуть рычаг ножа для резки ленты.

Комплектация

• Инструмент.
• Упорный подшипник.
• Рукоятка.
