Описание и характеристики

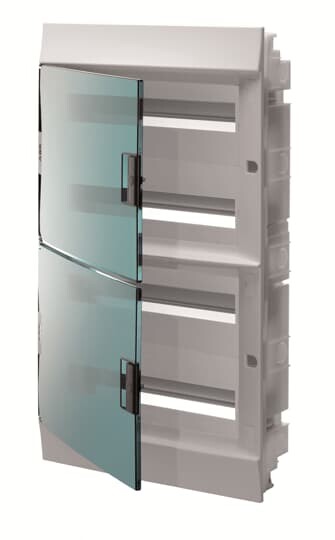

Бокс навесной Mistral41 72М ABB 1SPE007717F1121 (зеленая дверь, с клеммным блоком)
Шкафы ABB серии Mistral41 предназначены для распределения электрической энергии в жилых зданиях.
Mistral41 - продуманная, гибкая, современная система, которую можно адаптировать для любых решений.
Преимущества
- Оптимальная глубина шкафов позволит без труда разместить в них стандартное оборудование.
- Быстрый и легкий монтаж.
Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.
Увеличенное внутреннее пространство Mistral делает разводку шкафов быстрой и удобной.
Проушины для крепления стяжек и специальные держатели кабеля позволяют без особого труда осуществить ожгутирование проводов.
Клеммы могут устанавливаться как сверху шкафа, так и снизу.
Дверь открывается на 180°, что делает обслуживание шкафа более удобным.
- Благодаря идеальной симметрии шкафа, можно легко поменять направление открывания двери.
- Степень защиты от пыли и влаги IP41: защита от проникновения внутрь шкафа твердых тел диаметром от 1 мм и более + защита от вертикально падающих капель воды.
- Материалы шкафов не содержат галогены.
- Великолепный внешний вид шкафов серии Mistral позволит органично вписать их в любое помещение.

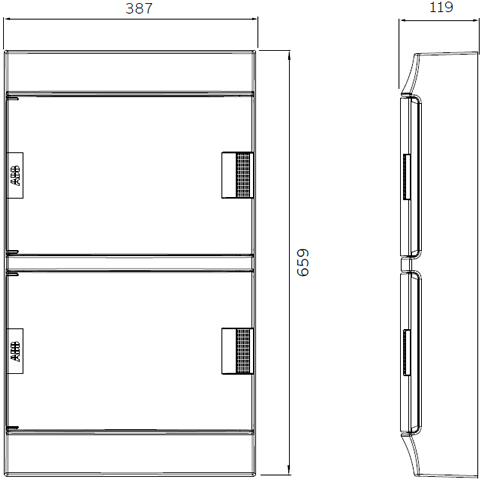

Размеры
Материалы и цвета
| Цвет корпуса | Белый (RAL 9016) |
| Материал корпуса | термопластик |
| Тип поверхности дверей | прозрачный тонированный (зеленый) |

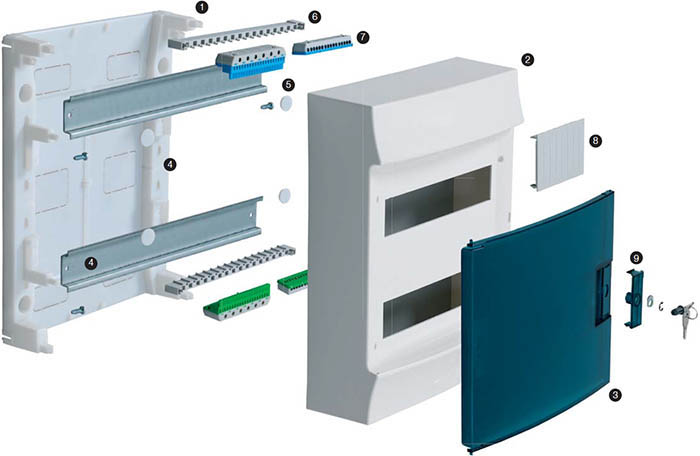

Особенности конструкции
1 - основание бокса.
2 - лицевая часть.
3 - дверь.
4 - DIN рейки.
5 - пластиковые заглушки винтов.
6 - держатель клеммных блоков.
7 - клеммные блоки (винтовые или самозажимные).
8 - заглушка на модули.
9 - место для установки замка.
- Перфорация для ввода кабель-каналов.
В верхней и нижней части шкафа с внутренней стороны на изделии предусмотрена перфорация под все известные размеры кабель-каналов. С внешней стороны шкафа стенка остается абсолютно гладкой. - Внутреннее пространство шкафа. В серии шкафов Mistral предсумотрено много места для ожгутовки и закрепления проводов простыми стяжками.
- Простота установки дополнительных модульных аппаратов.
В шкафах всегда можно добавить дополнительный модульный аппарат (+1 на каждый ряд). - Двойная электроизоляция шкафов.
В стандартную комплектацию шкафов Mistral41 входят пластиковые "пробки" крепежных винтов для обеспечения второго класса электроизоляции.
- Многорядное исполнение.
В шкафах серии Mistral41 внешнего монтажа расстояние между DIN-рейками составляет 125 мм. - Запирание дверей.
Чтобы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (замок приобретается отдельно).
- Аккуратная разводка проводов.
Шкафы Mistral41 имеют универсальные клеммы N / PE. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зеленый. - Клеммные блоки нового поколения.
Клеммные блоки могут быть как самозажимными (до 63 А), так и винтовыми (до 100 А).
Технические характеристики
| Тип монтажа | навесной |
| Общее количество модулей | 72 |
| Количество рядов | 4 |
| Модульная ширина (количество модулей в ряду) | 18 |
| Количество дверей | 2 |
| Расстояние между DIN рейками, мм | 125 |
| Угол открывания двери, градусов | 180 |
| Температура окружающей среды, °С | -10... +60 |
| Степень защиты от пыли и влаги | IP41 |
| Степень защиты от механического воздействия | IK08 |
| Теплостойкость (ВРТ), °С | +70 |
| Испытание на огнестойкость, °С | +650 |
| Класс электроизоляции | II |
| Наличие клеммного блока в комплекте | есть |
