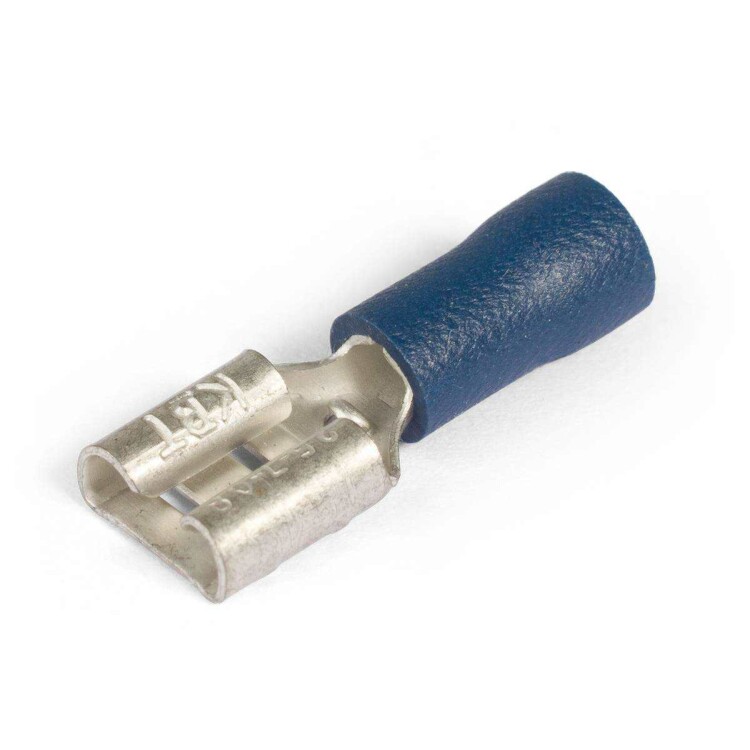

Разъем кабельный плоский изолированный РПИ-М 2.5-(4.8) КВТ, синий
Разъемы кабельные изолированные КВТ серии "Профи" предназначены для монтажа методом опрессовки быстроразъемных соединений многопроволочных гибких медных проводов сечениями от 1,5 до 2,5 кв.мм.

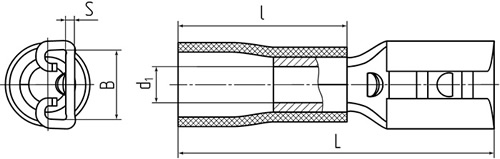

Размеры
| Размеры, мм |
| L |
I |
B |
S |
d1 |
| 19,2 |
10 |
5 |
0,4 |
2,3 |
Материалы и цвета
| Материал контактной части |
латунь марки Л63 |
| Покрытие контактной части |
гальваническое лужение |
| Цвет изоляции |
Синий |
| Материал изоляции |
самозатухающий поливинилхлорид |
Особенности конструкции
-
Поперечные засечки на внутренней поверхности трубной части разъема увеличивают механическую прочность соединения с жилой.
- Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения разъема "гнездо" с разъемом "штекер".
- Размер контакта определяется шириной В клеммы разъема РПИ-П.
- Разъемы РПИ-М комплементарны разъемам РПИ-П и выходам типа "штекер" на клеммах электрических устройств.
Технические характеристики
| Артикул |
47513 |
| Тип изделия |
разъем плоский изолированный |
| Изоляция |
частичная |
| Форма фланца |
гнездо |
| Максимальное рабочее напряжение, В |
400 |
| Сечение жилы, кв.мм |
1,5 / 2,5 |
| Температурная стойкость изоляции, °C |
+75 |
| Класс огнестойкости изоляции по стандарту UL94 |
V-0 |
| Способ монтажа |
опрессовка поверх изолирующей манжеты |
| Срок службы, лет |
25 |
